Filtres
Pourquoi installer un filtre ?
Actuellement proposer une filtration en complément d’une installation d’air comprimé est la garantie du parfait fonctionnement du système. Un composant pneumatique endommagé ou qui fonctionne mal, une chaîne de production bloquée, des produits endommagés à jeter sous-entendent des pertes de production : un système de filtration représente donc un investissement dont l’objectif est la garantie de qualité et la sécurité du procédé de fabrication.
La cartouche à microfibres tressées
Les mécanismes de la filtration :
Par arrêt direct à la surface de l’élément filtrant, par tamissage des particules plus grosses que l’espace inter-fibre- Par inertie : les particules ne peuvent pas effectuer les changements de direction pour contourer les microfibres
- Par diffusion : les particules plus petites adhérent aux microfibres à causes des mouvements browniens

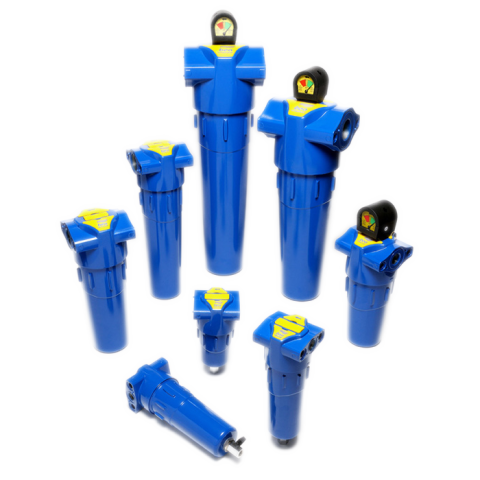

Filtres complets Bea Filtri

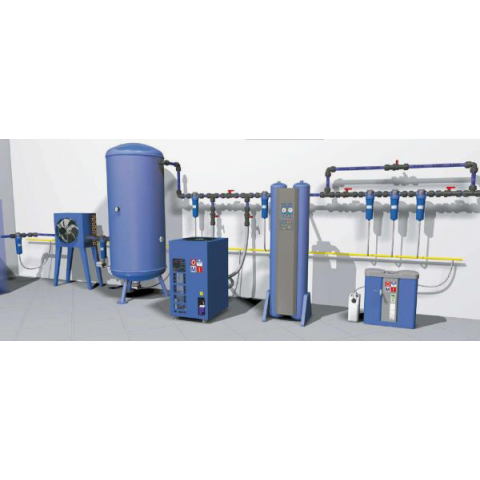

L’air comprimé en sortie du compresseur est pollué non seulement par l’huile résidu du système de compression mais aussi par les particules solides, les hydrocarbures, les gaz toxiques, l’humidité présents dans l’air ambiant et dont seulement une petite partie est retenue par le filtre à l’ aspiration du compresseur.
Un traitement adéquat est indispensable pour obtenir un air comprimé de qualité adapté aux systèmes pneumatiques utilisateurs et pour en augmenter la fiabilité.
Les filtres PNE garantissent les meilleurs résultats de filtration avec une durée allongée des éléments filtrants. Cartouches à microfibres tressées avec une importante surface de filtration, jusqu’à 3 ou 4 fois la surface filtrante offerte par une cartouche conventionnelle. Les avantages sont une très faible perte de charge et un allongement de la durée de vie de l’élément filtrant.
- Capacité de 30 à 1.400 m3/h
- Pression maxi 16 bar
- Indicateur niveau d’huile
- Cartouches avec média plissé pour une surface de filtration élevée
La construction modulaire permet une chaîne de filtration compacte, une installation simple. A la demande, des kits de montage sont disponibles pour un assemblage en série.
Le filtre complet comprend : corps de filtre, cartouche, purge automatique.
| Grade filtration | Filtration huile | Filtration poussière |
| RF | – | 1 micron |
| RB | 0.1 ppm | 1 micron |
| RA | 0.01 ppm | 0.01 micron |
| CA | 0.003 ppm | - |
Avec les Grades filtration ci-dessus et le tableau patron ci-dessous :
| Nom | Débit m3/h | Ø |
| BEA 32 | 32 | 1/4″ |
| BEA 64 | 64 | 3/8″ |
| BEA 105 | 105 | 1/2″ |
| BEA 190 | 190 | 3/4″ |
| BEA 300 | 300 | 1″ |
| BEA 480 | 480 | 1″1/4 |
| BEA 700 | 700 | 1″1/2 |
| BEA 1000 | 100 | 2″ |
| BEA 1200 | 1200 | 2″ 1/2 |
| BEA 1500 | 1500 | < 3″ |
| BEA 2300 | 2300 | < 3″ |
On obtient le tableau détaillé suivant :
| Nom | Filtration huile | Filtration poussière | Débit m3/h | Ø |
| BST 32 RF | – | 1 micron | 32 | 1/4″ |
| BST 64 RF | – | 1 micron | 64 | 3/8″ |
| BST 105 RF | – | 1 micron | 105 | 1/2″ |
| BST 190 RF | – | 1 micron | 190 | 3/4″ |
| BST 300 RF | – | 1 micron | 300 | 1″ |
| BST 480 RF | – | 1 micron | 480 | 1″1/4 |
| BST 700 RF | – | 1 micron | 700 | 1″ 1/2 |
| BST 1000 RF | – | 1 micron | 1000 | 2″ |
| BST 1200 RF | – | 1 micron | 1200 | 2″ 1/2 |
| BST 1500 RF | – | 1 micron | 1500 | < 3″ |
| BST 2300 RF | – | 1 micron | 2300 | < 3″ |
| Nom | Filtration huile | Filtration poussière | Débit m3/h | Ø |
| BST 32 RB | 0.1 ppm | 1 micron | 32 | 1/4″ |
| BST 64 RB | 0.1 ppm | 1 micron | 64 | 3/8″ |
| BST 105 RB | 0.1 ppm | 1 micron | 105 | 1/2″ |
| BST 190 RB | 0.1 ppm | 1 micron | 190 | 3/4″ |
| BST 300 RB | 0.1 ppm | 1 micron | 300 | 1″ |
| BST 480 RB | 0.1 ppm | 1 micron | 480 | 1″1/4 |
| BST 700 RB | 0.1 ppm | 1 micron | 700 | 1″ 1/2 |
| BST 1000 RB | 0.1 ppm | 1 micron | 1000 | 2″ |
| BST 1200 RB | 0.1 ppm | 1 micron | 1200 | 2″ 1/2 |
| BST 1500 RB | 0.1 ppm | 1 micron | 1500 | < 3″ |
| BST 2300 RB | 0.1 ppm | 1 micron | 2300 | < 3″ |
| Nom | Filtration huile | Filtration poussière | Débit m3/h | Ø |
| BST 32 RA | 0.01 ppm | 0.01 micron | 32 | 1/4″ |
| BST 64 RA | 0.01 ppm | 0.01 micron | 64 | 3/8″ |
| BST 105 RA | 0.01 ppm | 0.01 micron | 105 | 1/2″ |
| BST 190 RA | 0.01 ppm | 0.01 micron | 190 | 3/4″ |
| BST 300 RA | 0.01 ppm | 0.01 micron | 300 | 1″ |
| BST 480 RA | 0.01 ppm | 0.01 micron | 480 | 1″1/4 |
| BST 700 RA | 0.01 ppm | 0.01 micron | 700 | 1″ 1/2 |
| BST 1000 RA | 0.01 ppm | 0.01 micron | 1000 | 2″ |
| BST 1200 RA | 0.01 ppm | 0.01 micron | 1200 | 2″ 1/2 |
| BST 1500 RA | 0.01 ppm | 0.01 micron | 1500 | < 3″ |
| BST 2300 RA | 0.01 ppm | 0.01 micron | 2300 | < 3″ |
| Nom | Filtration huile | Filtration poussière | Débit m3/h | Ø |
| BST 32 CA | 0.003 ppm | - | 32 | 1/4″ |
| BST 64 CA | 0.003 ppm | - | 64 | 3/8″ |
| BST 105 CA | 0.003 ppm | - | 105 | 1/2″ |
| BST 190 CA | 0.003 ppm | - | 190 | 3/4″ |
| BST 300 CA | 0.003 ppm | - | 300 | 1″ |
| BST 480 CA | 0.003 ppm | - | 480 | 1″1/4 |
| BST 700 CA | 0.003 ppm | - | 700 | 1″ 1/2 |
| BST 1000 CA | 0.003 ppm | - | 1000 | 2″ |
| BST 1200 CA | 0.003 ppm | - | 1200 | 2″ 1/2 |
| BST 1500 CA | 0.003 ppm | - | 1500 | < 3″ |
| BST 2300 CA | 0.003 ppm | - | 2300 | < 3″ |
Options :
| Nom | Description |
| XAM 100 | Contrôleur de perte de charge |
| XAD 251 | Purgeur automatique pour PNE 30 à 1050 |
| XAD 651 | Purgeur automatique pour PNE 1400 |
| BEAS D066/1 | Equerre montage 1 filtre 32 à 105 |
| BEAS D096/1 | Equerre montage 1 filtre 333 à 480 |
| BEAS D130/1 | Equerre montage 1 filtre 700 à 1200 |
| BEAS D066 | Equerre montage 2 ou 3 filtres 32 à 105 (*) |
| BEAS D096 | Equerre montage 2 ou 3 filtres 333 à 480 (*) |
| BEAS D130 | Equerre montage 2 ou 3 filtres 700 à 1200 (*) |
| (*) se monte en combinaison avec le Kit assemblage | |
| BEAT D066/2 | Kit assemblage 2 filtres 32 à 105 |
| BEAT D066/3 | kit assemblage 3 filtres 32 à 105 |
| BEAT D096/2 | Kit assemblage 2 filtres 190 à 480 |
| BEAT D096/3 | kit assemblage 3 filtres 190 à 480 |
| BEAT D130/2 | Kit assemblage 2 filtres 700 à 1200 |
| BEAT D130/3 | kit assemblage 3 filtres 700 à 1200 |
| BEAG 1 | Kit joints pour BEA 32 à 105 |
| BEAG 2 | Kit joints pour BEA 190 à 480 |
| BEAG 3 | Kit joints pour BEA 700 à 1200 |
| BEAG 4 | Kit joints pour BEA 1500 à 2300 |
Cartouches Bea Filtri
Éléments filtrants pour les filtres Bea Filtri et principales applications des grades:
Grade RM : 10 micron – 15 ppm
Préfiltration des condensats et particules solides
Filtration d’air comprimé pour éliminer la poussière d’alumine et silice introduite dans le flux d’air par les sécheurs à adsorption
Préfiltre pour les grades RA et RB
Grade RA : 0,01 micron – 0,01 ppm
Extraction de précision de l’huile et filtration de l’air comprimé :sécheurs à adsorptionappareils sophistiqués, industrie alimentaire, textile, électronique…Machines pour façonnage, cabines de vernissage…
Grade RF : 1 micron – 8 ppm
Préfiltration des condensats et particules solides Filtration d’air comprimé pour éliminer la poussière d’alumine et silice introduite dans le flux d’air par les sécheurs à adsorption Préfiltre pour les grades RA et RB
Grade RB : 1 micron – 0,1 ppm
Extraction de l’huile et filtration de l’air comprimé pour usages généraux :protection des sécheurs frigorifiques contre les dépôts et incrustations sur les tubes d’échange
Préfiltre pour pompes à vide
Préfiltre pour les grades RA et CA
Grade CA : 0,003 micron – 0,01 ppm
Air comprimé exempt d’huile et d’odeur d’huile.Il doit être protégé par le grade RA
Air comprimé pour :industrie alimentaire, pharmaceutique, cosmétique, air-respirable
